ISD2532_COB13
COB·모듈 관련 기술 안내
구성

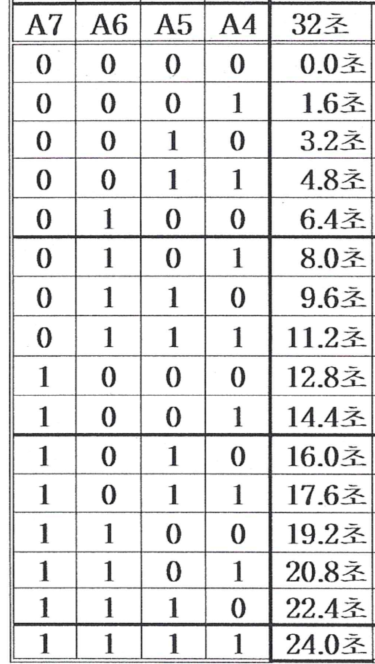

상기 A7~A4를 MCU 로 지정

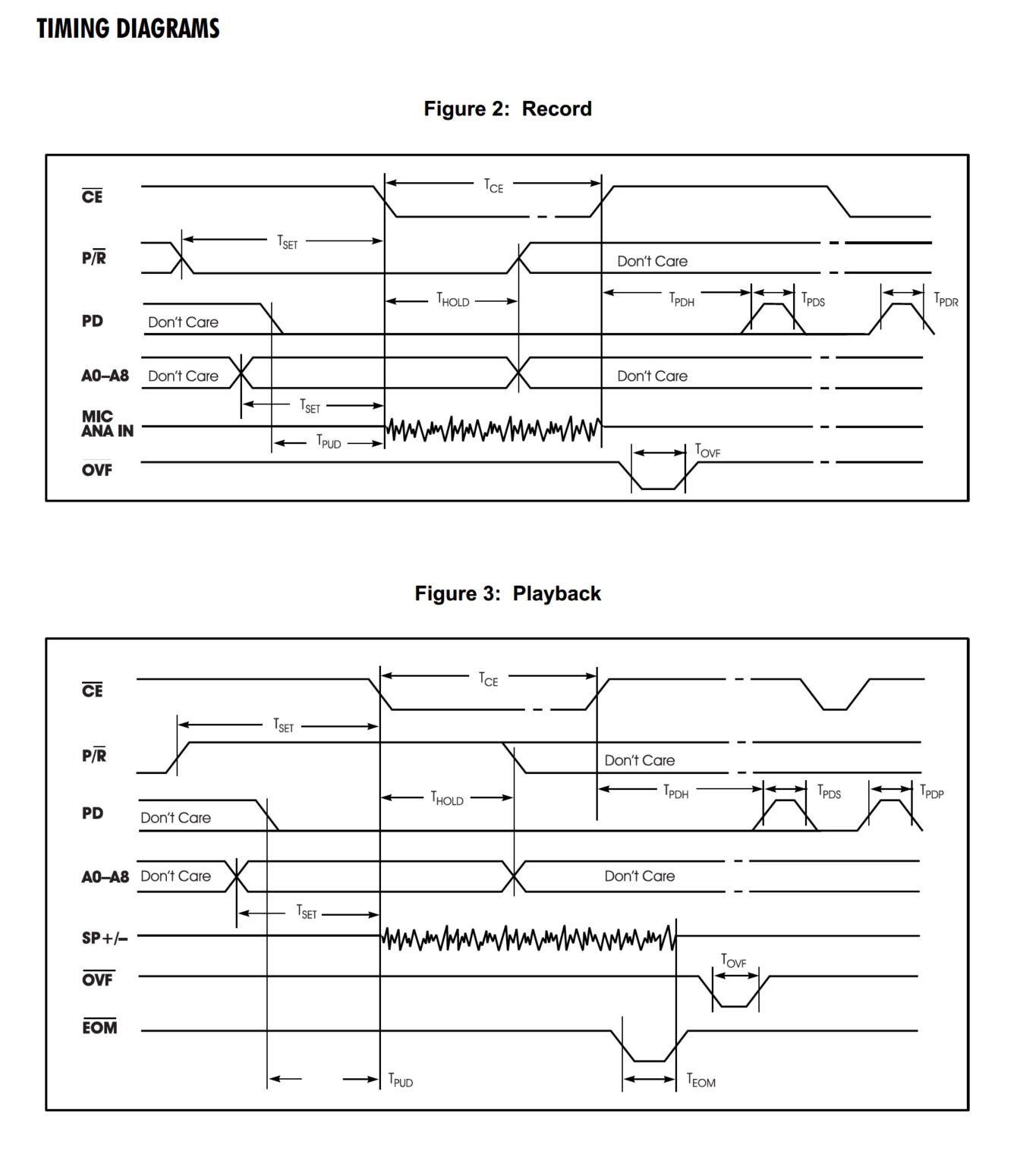

아래의 시간 별로 제어하면 됩니다.
어드레스 제어 – 녹음 시간 지정
녹음 할당 시간이 초과 되면
이전 어드레스로 지정된 녹음이 지워지므로 초과되지 않게 해야 합니다.

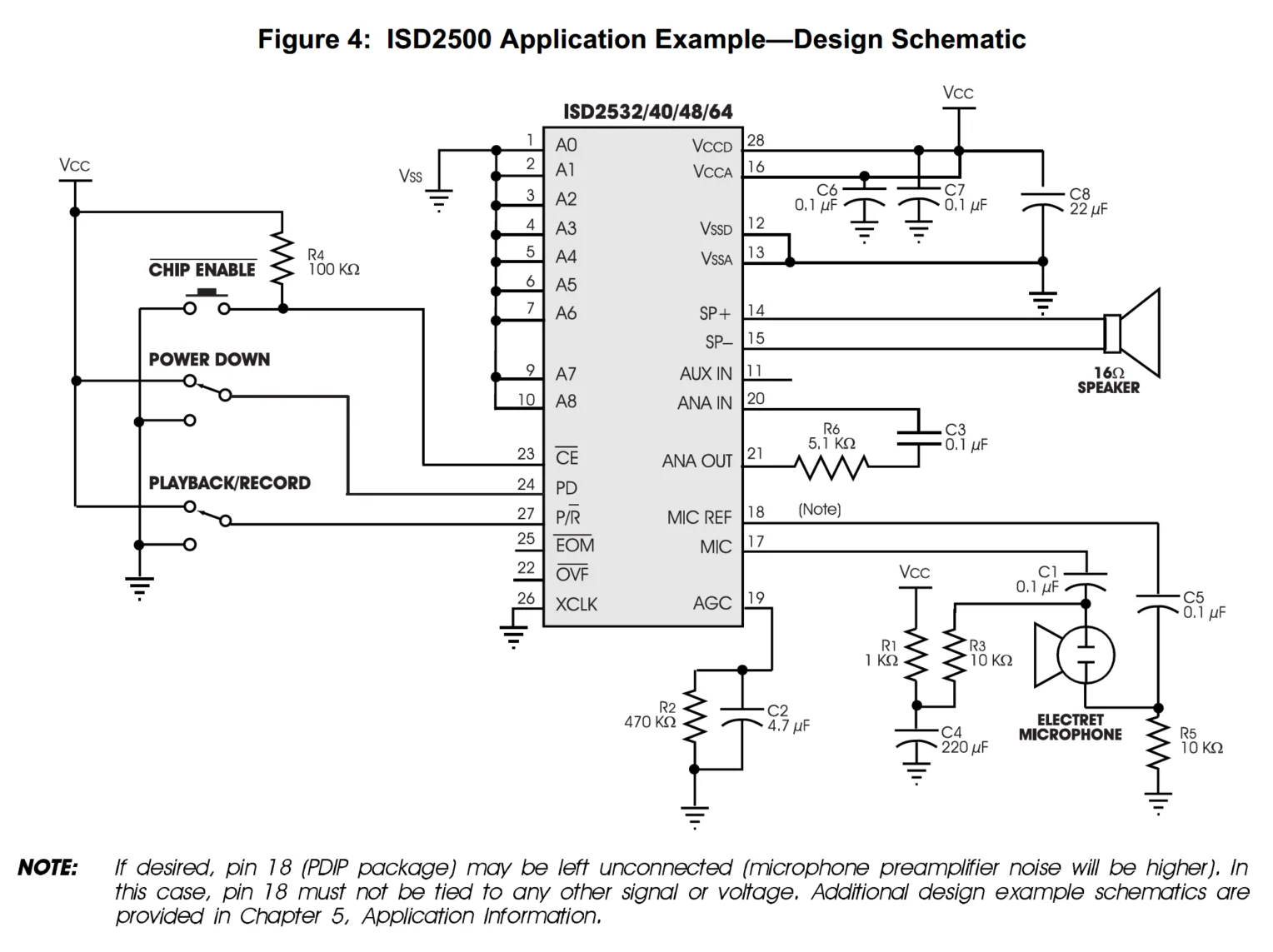

나머지는 핀들은 아래의 회로처럼 하면 됩니다.
제어핀(/CE, P/R, PD)들은 MCU와 연결하여
타이밍 맞추면 됩니다.

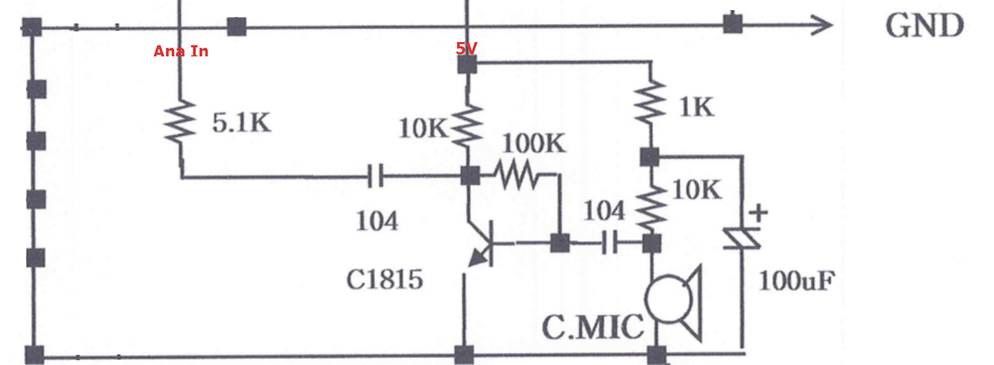

Ana In 핀 회로
COB·모듈 관련 기술 안내
상기 A7~A4를 MCU 로 지정
아래의 시간 별로 제어하면 됩니다.
어드레스 제어 – 녹음 시간 지정
녹음 할당 시간이 초과 되면
이전 어드레스로 지정된 녹음이 지워지므로 초과되지 않게 해야 합니다.
나머지는 핀들은 아래의 회로처럼 하면 됩니다.
제어핀(/CE, P/R, PD)들은 MCU와 연결하여
타이밍 맞추면 됩니다.
Ana In 핀 회로
